Пирометры оптоволоконные серии ПД-7

|  ГОСТ 28243-96 ТУ 4211-050-02566540-2005

НАЗНАЧЕНИЕ:

Пирометры серии ПД-7 предназначены для измерения температур расплавов металла, сыпучих веществ, твердых тел.

КРАТКОЕ ОПИСАНИЕ:

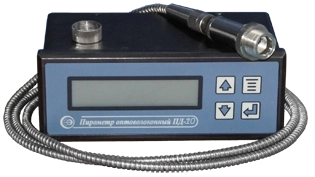

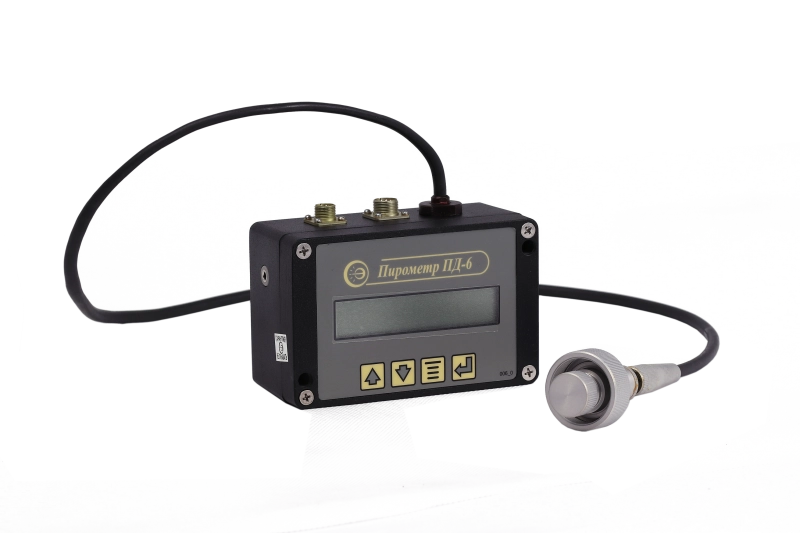

Пирометры состоят из двух частей: оптической головки и блока обработки сигнала, соединенных между собой оптоволоконным кабелем, по которому от оптической головки к блоку обработки сигнала передается инфракрасное излучение от объекта контроля. Для монтажа оптической головки используется специальный кронштейн, поставляемый в составе пирометров.

Оптическая головка и оптоволоконный кабель выдерживают температуру до 150°С (кратковременно - до 200°С). Оптическая головка и оптоволоконный кабель не чувствительны к воздействию электромагнитных полей. Металлорукав из нержавеющей стали защищает оптоволоконный кабель от механических ударов и влияния агрессивной окружающей среды.

За счет того, что оптическая головка и блок обработки сигнала соеденены между собой оптоволоконным кабелем, длина которого может достигать десяти метров (в стандартном исполнении - 2 м), возможно располагать блок обработки сигнала в безопасной для него зоне, а оптическую головку - в непосредственной близости от объекта контроля.

Гибкий оптоволоконный кабель и маленькие габариты оптической головки позволяют измерять температуру в труднодоступных местах.

Высокий показатель визирования пирометра (1:150) позволяет контролировать на расстоянии 1000 мм температуру участка поверхности диаметром 6 мм.

Оптические элементы прибора выполнены из кварцевого стекла. Оптоволоконный кабель отсоединяется от пирометра.

В случае контроля температуры в нескольких точках на объекте, можнопользоваться одним и тем же блоком обработки сигнала, поочередно соединяя его с оптическими головками, размещенными в нужных местах.

В ПИРОМЕТРАХ СЕРИИ ПД-7 ПРЕДУСМОТРЕНО:

• связь с ЭВМ по интерфейсу RS-232;
• выбор скорости измерений из ряда 1; 5; 10; 25 изм./c
• включение/выключение внутреннего цифрового фильтра, уменьшающего уровень шумов;
• возможность изменения параметров цифрового фильтра;
• одновременный аналоговый и цифровой выходы;
• вывод результатов измерения в цифровом виде на ЭВМ;
• токовый выход с программируемыми диапазоном температур и видом унифицированного токового выходного сигнала (0-5), (0-20) или (4-20) мА;
• два выходных логических ключа (5В, 20мА) для двух изменяемых уставок;
• лазерное целеуказание действительного поля зрения пирометра на поверхности объекта;
• блокировка при помощи пароля кнопок управления для защиты от несанкционированного доступа к настройкам прибора;
• индикация на ЭВМ температуры внутри прибора

Пирометр имеет уставку тревожной сигнализации. Уставка срабатывания ключа позволяет установить верхнее и нижнее значените температуры, при которой срабатывает логический ключ. Его можно использовать для сигнализации повышения и понижения температуры, а так же, при подключении к твердотельному реле, для регулирования температуры объекта.

Предприятие АО НПП "Эталон" 02.09.2005г. награждено дипломом I степени за лучший экспонат пирометр оптоволоконный ПД-7, представленный на Кузбасском международном угольном форуме.

9.06.2007г. на VII Международной выставке военной техники, технологий и вооружения сухопутных войск "ВТТВ-2007" г.Омск предприятие награждено золотой медалью за разработку и внедрение на рынке новых передовых технологий и оборудования за пирометр оптоволоконный ПД-7.

                                     Диаграмма поля зрения пирометра ПД-7

Возможности программного обеспечения:
Входящее в комплект поставки программное обеспечение Piro Visual, совместимое с Windows 95/98/XP, позволяет:

• идентифицировать пирометр;
• отображать текущее, минимальное и максимальное значение температуры;
• задавать коэффициент коррекции излучательной способности;
• сигнализировать о неисправности прибора или выходе параметров за допустимые значения;
• производить визуализацию измерений в виде графика в режиме реального времени;
• вести непрерывную запись текущих измеренных значений в файл на жестком диске компьютера;
• выводить графики или их фрагменты на принтер;
• изменять параметры цифрового фильтра ПД-7 и скорость измерений;
• настраивать токовый выход;
• проводить подстройку пирометра;
• и др.
