Радиологгер цифровых датчиков ЛЦД-1/100-РМ

|  МКСН.405544.018 ТУ

ОБЛАСТЬ ПРИМЕНЕНИЯ:

• геотехнический мониторинг;
• метеорология;
• строительство;
• энергетика;
• нефтепроводы и др.

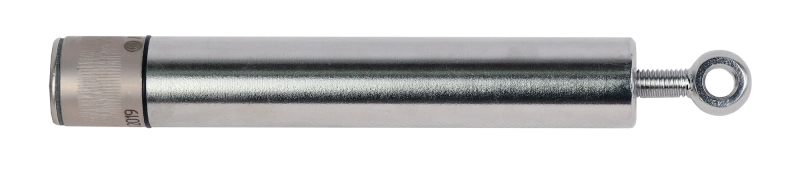

Компактные размеры (диаметр 26 мм, длина 210 мм) позволяют устанавливать логгер непосредственно в термометрическую скважину. Диапазон температур окружающего воздуха при долговременной эксплуатации логгера от -40 до +40 °С, при эксплуатации в более жестких климатических условиях логгер размещается в термометрической скважине ниже уровня грунта на 0,5 – 1 м, где температурные условия значительно мягче. Крепление логгера осуществляется за хвостовик на кожухе, либо любым другим удобным способом за корпус логгера. Термокосы массой до 3 кг могут удерживаться в разъеме логгера только за счет встроенного фиксатора, для термокос большей массы предусмотрено дополнительное крепление.

Логгер цифровых датчиков ЛЦД-1/100-РМ предназначен для автономного считывания результатов измерения температуры с (далее – термокоса) с заданной периодичностью и передачей данных по радиоканалу.

ЛЦД-1/100-РМ — обеспечивает считывание и сохранение результатов измерения температуры с термокос в энергонезависимой памяти с последующей передачей данных на ПК посредством радиоканала и USB модема. ЛЦД-1/100-РМ относится к радиоэлектронным средствам (РЭС), не подлежащим регистрации (полоса радиочастот 433,075-434,79 МГц, мощность передатчика не более 10 мВт), согласно п.22 Приложения к перечню РЭС, подлежащих регистрации Постановления Правительства РФ от 12.10.2004 г № 539.

Расчетное время работы логгера без замены элемента питания, при условии соблюдения допустимых температур эксплуатации, приведено на рисунке 2.

Файл данных ЛЦД-1/100-РМ расположен во внутренней энергонезависимой памяти логгера, передача данных на ПК, планшет осуществляется посредством радиоканала. Управление ЛЦД-1/100-РМ осуществляется одновременно для группы логгеров, расположенных в пределах зоны уверенного приема в заданном частотном канале. Каждый логгер имеет радиопозывной, состоящий из идентификационного кода типа приборов и уникального серийного номера логгера. Логгеры с определенной периодичностью сканируют радиоэфир в заданном частотном канале, при удачном приеме радиопозывного и следующей за ним команды логгер выполняет ее и передает подтверждение. Радиопозывные группы логгеров и номер частотного канала сохраняются в текстовом конфигурационном файле. Обмен информацией по радиоканалу осуществляется посредством ПК, планшет переходника USB/PM (рис. 3) и сервисного программного обеспечения (рис. 4). В мобильном варианте необходимое оборудование состоит из ноутбука / планшета с подключенным переходником USB/PM и выносной антенны с магнитным креплением, установленной на крыше транспортного средства. Загруженные на ПК данные сохраняются в файл в текстовом формате, аналогичном .

Логгеры имеют встроенную систему диагностики неисправностей электроники, термокосы, карты памяти и элемента питания, которая позволяет убедиться нормальном функционировании прибора перед установкой на объекте. Замена термокосы, карты памяти или элемента питания, подключение антенны может осуществляться на месте установки логгера, без использования каких-либо инструментов.
Наиболее актуальная область применения логгеров – геотехнический мониторинг температуры грунтов в местах расположения объектов нефтегазового комплекса, зданий и сооружений, объектов транспортной инфраструктуры в северных районах России, так как надежность и безопасность их строительства и функционирования во многом определяется эффективностью систем мониторинга температуры грунтов.

Рис.4. Сервисное программное обеспечение

ТИПЫ АНТЕНН ДЛЯ ЛЦД-1/100-РМ

подключается к логгеру ЛЦД-1/100-РМ и может быть закреплена на мачте,оголовке, обсадной трубе и т.п. в непосредственной близости от термометрической скважины.
